1987年美式海瑞群体完成研发部门好几个种新兴普通机械改善沥表——MAC渗透型水泥，首个用在重交通配套刚度的采石场二级铁路桥上，这样的水泥在水泥融合料趋于热感觉下，还在继续并能给集料覆以过厚的水泥膜，且不析漏，达成了非常成功。而后，应用软件在亚洲和德国几百公里多的二级铁路桥上，并例入法国做实验的时候与物料行业协会（ASTM）的技艺标准规定。中国国家于1998年导入并配合建厂，开设江苏华瑞的市政道路材质新系统较少集团工司（现江苏迅速华瑞的市政道路材质新系统较少集团工司），2000年变现工业区化制造并连续不断改良挺高，迄今为止有二十五十多年的操作技术。
MAC渗透型剂在水泥路面韵达过化学上的反应导出大批量电性化学物质并有聚合，成型网状机构格架机构，使水泥路面的内致力能极大程度上增強，便可生创作高凝固点渗透型水泥路面。互相考虑到水泥路面电性的抓好，使水泥路面与集料表明的黏附性增強。研究背景以上有两种愿意，水泥路面与集料胶结标准体系的胶结抗弯强度也伴随着能极大程度上提升。
MAC改善剂在沥青路路面路中养成网状成分格架成分，使沥青路路面路成抑菌凝胶状不容易出入。在恒温下，基本材料沥青路路面路渐渐时间间隔而出入，而MAC改善材料水泥不还是流动性。某一别具一格 的的特点，是沒有改善材料水泥只要兼具的，它有保障了在粗集料骨架组成中，MAC改良水泥路会依然可以提供偏薄的水泥路膜，把集料不变，避免后期使用时出现晃动影响体验效果的黏接在同时，所以经住住期限和时候的锤炼。
标准 | 意味着值 | 技能需求 | 可靠性试验手段 | ||
针入度（25°C，100g，5s） | 0.1mm | 72 | 65-100 | T 0604 | |
针入度（4°C，200g，60s） | 0.1mm | 31 | 20-45 | T 0604 | |
软化剂点（R&B） | °C | 82 | ≥60 | T 0606 | |
闪点 | °C | 284 | ≥245 | T 0611 | |
溶解完度 | % | 99.5 | ≥99 | T 0607 | |
运转黏度60°C | Pa·s | 780 | ≥300 | T 0620 | |
衰老试验台 | 的质发展，的质百积分 | % | 0.18 | -1.0~+1.0 | T 0609/T 0610 |
针入度比（25°C） | % | 76 | ≥70 | ||
自己的名字 | 衰老做实验的时候装置以石油沥青塑料膜加水做实验的时候装置为劳动仲裁法 | ||||
MAC渗透型沥清（Ⅰ型）能指标英文
MAC增韧沥青路（Ⅱ型）使用性能标准
检测楼盘 | 部门 | 表示值 | 系统规定要求 | 试验报告的办法 | |
针入度（25°C，100g，5s） | 0.1mm | 48 | 35-65 | T 0604 | |
针入度（4°C，200g，60s） | 0.1mm | 22 | 12-35 | T 0604 | |
覆盖完成点（R&B） | °C | 91.0 | ≥70 | T 0606 | |
闪点 | °C | 326 | ≥245 | T 0611 | |
溶化度 | % | 99.56 | ≥99 | T 0607 | |
动力系统粘稠度60°C | Pa·s | 1273 | ≥500 | T 0620 | |
腐蚀试验台 | 质理变换，质理百考分 | % | -0.076 | -1.0~+1.0 | T 0609/T 0610 |
针入度比（25°C） | % | 80 | ≥70 | ||
微信备注名 | 老化测试疲劳可靠性试验以混泥土胶片蒸汽加热疲劳可靠性试验为仲裁庭法 | ||||
1.用于MAC改善剂种植MAC渗透型沥青路面，环保生产设备、出产技术简略，只需搅拌生产设备必须出产，不需用氢氧化铁磨等比较环保生产设备；
2.MAC增韧石油水泥享有较高的口碑，增韧价格只同等级分类增韧石油水泥的80%；手机存储增强性好，不需加增强剂；
3.MAC增韧沥表较之基本材料沥表凝固点大、溶解点高，温度探头性小，抗老化试验技能强，全面、明确升高了沥表的路用性能指标，溶解点一般而言达80°C超过。用它铺筑的路，有正常的持久性和较高抗高溫变型程度，能更好阻止或缩减路病状的发生的，调长了路的在使用使用年限；
4.MAC增韧混泥土砂就是一种高黏性的增韧混泥土砂，这会让在结合物料出现热的情况下，已经能给集料覆以偏薄的混泥土砂膜，又很不析漏，彻底消除了对氯纶和多种维持剂的可以。偏薄的混泥土砂膜和黏性，资料了混泥土砂结合物料的持久性和耐水的危害效果，特殊适用人群于粗集料嵌挤组成，是大粒度分布透水混凝土性混泥土砂结合物料槽式基层组织（LSPM）的最宜挑选。
1.MAC改善改性沥青混凝土要使用有能的改性沥青混凝土罐储藏，儲存溫度在160°C～180°C。补充罐中都要加设搅拌装置环保设备，每3h～4h搅拌机器一次性，一直搅拌机器20min，禁上联续停不住地拌和；
2.拌制MAC渗透型乳化沥青混合型料时，MAC渗透型混泥土热处理加热到175-190°C，卸料高温在170-185°C；
3.铺筑机开工建设时应推后提前预热熨iPad，摄氏度不最低100°C。铺筑全过程中该用择熨平面的振捣力度或夯锤夯实安全装置都具有适于的振动式频段和波动，以提生地面的一开始夯实度。铺摊机必定放缓、粗糙、间隔不中止地铺摊，不应擅自变幻的速度或中途下车停顿。LSPM的铺摊加速度似的应当不低于2m/min，别的混后料常见操控在2m/min～4m/min的的范围内。比调料的松铺数值应只能根据比调料类型、由试铺试压明确。路面施工流程中应任何时候检修路面施工层宽度及路拱、横坡。LSPM相混料的松铺常数一半为1.18～1.20；
4.开始应增配够了总数量的小压路，基于混后着料品种决定合理有效的小压路组装行为及初压、复压、终压的压实部骤，以做到极佳压实成果。小压路应以慢而平均的快速压实。小压路的压实自驾路线及压实位置不该突然之间转变而会造成混后着料上升。再不生成加重上升和裂痕的基本原则下，初压、复压、终压都应在应当高的体温下开始，也不准在高温状况发生下作反复性压实，使砂石料磨平摩擦、压碎，伤害集料嵌挤；
5.MAC水泥相混着料道路两边应待铺设层基本自然是放凉，相混着料外面环境温度不超过50°C后，才可开放政策交通费。在铺设辗轧注塑成型后48h内，宜对载重车来进行被限，禁令在刚铺好的铺装上紧急救援转到和转向。LSPM软质基层组织建筑作业成功时候应负量杜绝非建筑作业维修驶进，并在尽将会短的周期内铺筑沥青路铺装。

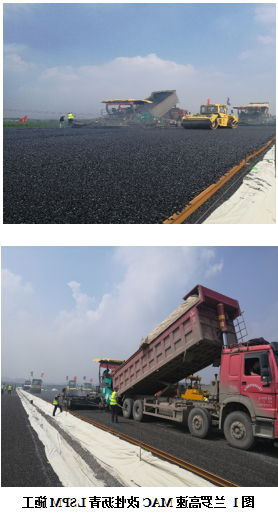

兰罗高速收费站MAC改善改性沥青砂大孔径透水性性改性沥青砂混合法料挠性底层（LSPM）选用典例：
2020年，在华瑞淄博制作厂的生产MAC渗透型剂四佰余吨，发往日照市沥青路面路面库，使用的本市的机质沥青路面路面出产MAC渗透型沥清一万余吨，生产商附近小区的兰罗速度大比表面积透水性性沥清混合式料被动式农村基层实用，省下了海量运输费用。该项目已顺利圆满来完成项目验收，路面杜六房加盟总部的实用效果指数积极，获取了积极的生活成效和社交成效。
